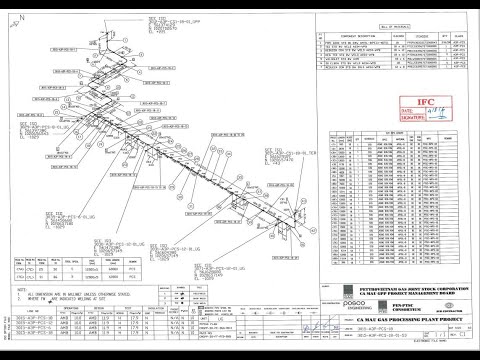

Công dụng của bản vẽ đẳng áp: Để tính toán ứng suất đường ống (Phân tích ứng suất): Các kỹ sư ứng suất cần có bản vẽ đẳng áp để mô hình hóa đường ống trong phần mềm phân tích ứng suất Caesar II. Trong giai đoạn này, bản vẽ đẳng phương chỉ cần hình dạng và vị trí của các vật thể trên đường ống, vị trí của giá đỡ đường ống là đủ. Các thông số của ống sẽ được lấy từ Line List do nhóm Process cung cấp cho công tác thi công: bản vẽ đẳng áp là bản vẽ quan trọng nhất dùng để thi công dự án vì nó chứa đầy đủ thông tin của ống, danh sách vật liệu, chiều dài của ống, loại mối hàn, quy trình hàn. .. giúp việc thi công đường ống trở nên dễ dàng. Ngoài ra, các bản vẽ đẳng áp còn hỗ trợ nhóm Quy trình tính toán độ sụt áp trên các đường ống dẫn vào PSV (van an toàn áp suất) hoặc giúp nhóm An toàn tính toán lưu lượng cho hệ thống Nước chữa cháy hoặc giúp nhóm Điện tính toán vết nhiệt. Bên cạnh đó, trong một số dự án, isometric còn giúp tháo rời MTO nếu chúng tôi chỉ nhận bản vẽ isometric từ khách hàng mà không có mô hình PDMS để xuất MTO. 2. Khung hình vẽ Isometric: được chia làm 4 phần chính 2.1.Không gian hình vẽ: đây là khung chính thể hiện hình dạng của đường ống trong không gian 2.5D bao gồm: Các dấu Bắc: là mũi tên chỉ hướng Bắc của hình chiếu. Isometric ở trên cùng bên trái của hình vẽ. Mũi tên này sẽ giúp người đọc dễ dàng xác định các trục Bắc, Dễ, Lên theo quy tắc bàn tay phải: ngón trỏ hướng mũi tên hướng N, ngón cái hướng E và ngón giữa hướng U. : đây là vùng có diện tích lớn nhất dùng để biểu diễn Hình dạng, tọa độ, các đường kết nối với đường ống trong không gian; Thứ tự, số lượng, khoảng cách và tọa độ đẳng phương của từng đối tượng trên đường ống; Hướng dòng chảy; Tên hỗ trợ đường ống và các thành phần; Spool Không; Số lượng mối hàn; Mối cách nhiệt, bu lông, v.v. =============== # Cách đọc bản vẽ đo đường ống #Pipingisometricdrawing #SoftwareEverything #Sondoanofficial ================ Phần mềm Evrything link tải: =================== Đăng Kí Kênh Để Xem Nhiều Video Hay Và Ý Nghĩa Nhé Mọi Người: Link Đăng Ký Kênh: Fanpage: Bản Quyền Thuộc Về Sơn Đoàn Official ☞ Không Reup Số Liên Hệ: 0909613563.
